Эндоскопия двигателя: что она показывает и как проверить мотор перед покупкой
Что можно увидеть камерой внутри цилиндров без разборки двигателя, чего эндоскоп не покажет, зачем к осмотру добавляют замер компрессии и как по шагам проверить мотор подержанной машины.

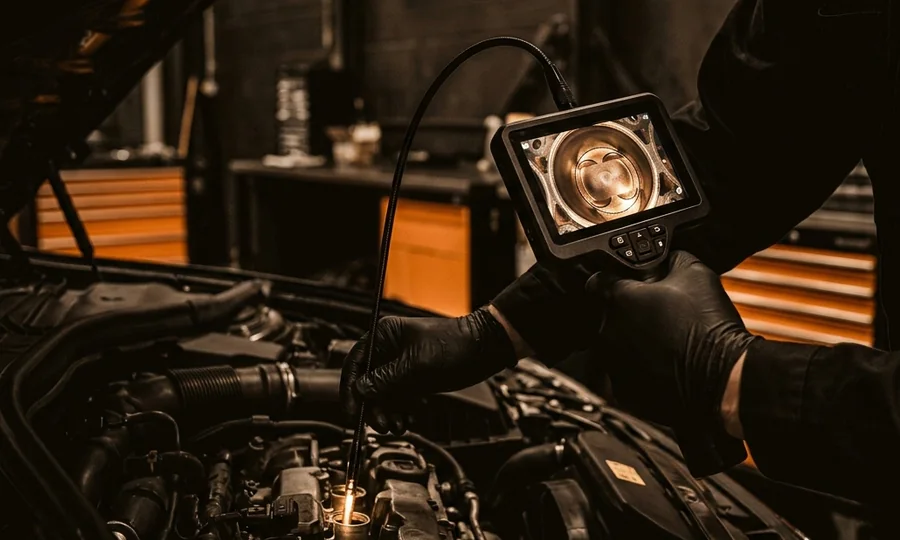

Эндоскоп — камера с подсветкой на тонком гибком зонде. Её вводят в цилиндр через отверстие свечи зажигания или форсунки и осматривают стенки цилиндра, поршень и клапаны без разборки двигателя.
Рис. 1. Что попадает в обзор камеры.
Как называется камера для просмотра цилиндров двигателя? Эндоскоп, или видеоэндоскоп: камера с подсветкой на конце гибкого или полужёсткого зонда, изображение выводится на экран, смартфон или ноутбук. Для двигателя важен поворотный наконечник — он позволяет «оглянуться» внутри цилиндра и увидеть стенки и клапаны, а не только то, что прямо перед камерой.
Когда эндоскопию делают, кроме покупки машины: при повышенном расходе масла, после перегрева, при стуках, при пропусках зажигания в одном цилиндре. «За рулём» описывает такой порядок: сначала сканером находят цилиндр с пропусками, выкручивают и осматривают его свечу, и если со свечой всё в порядке — смотрят цилиндр эндоскопом.
Что показывает эндоскопия
По разбору autonews.ru, через эндоскоп видны задиры на стенках цилиндров, набои на поршнях, следы перегрева, нагар в камере сгорания, повреждения клапанов, следы протечки масла и антифриза, трещины и сколы, признаки детонации и износ хона (autonews.ru, 2026). «За рулём» добавляет: через цилиндр хорошо видны задиры стенок и прогоревший клапан, а при осмотре можно заранее понять, какие запчасти понадобятся («За рулём»).
Задиры и царапины на стенках цилиндра
Задир — продольная борозда на стенке, по ходу поршня. Он появляется, когда между поршнем и стенкой не хватает смазки или попадает абразив, при перегреве. Через эндоскоп задиры видны как блестящие или тёмные полосы, иногда с наплывами металла. Задир нарушает уплотнение между кольцами и стенкой — отсюда расход масла и падение компрессии.
Нагар на поршне и клапанах
Нагар — отложения продуктов сгорания на днище поршня, клапанах и стенках камеры. Сухой тёмный нагар бывает и в исправном двигателе. Насторожить должен толстый, маслянистый нагар — признак того, что в цилиндр попадает масло.
Следы масла и охлаждающей жидкости
Мокрые, блестящие от масла стенки и днище поршня говорят о том, что масло попадает в камеру сгорания — через кольца, колпачки или турбину. Чистое, будто «промытое» пятно на днище поршня бывает там, где в цилиндр попадает охлаждающая жидкость; это возможный признак неисправной прокладки головки блока. Оба признака — повод для дальнейших проверок.
Хон: виден ли заводской рисунок
Хон — сетка тонких рисок на стенке цилиндра, которую наносят на заводе: в рисках удерживается масло. Если сетка видна по всей окружности — износ небольшой. Если стенка стала гладкой, «зеркальной», хон стёрт — это признак износа. Степень износа оценивают по всем цилиндрам вместе, сравнивая их между собой. Почему хон важен: в его рисках удерживается масляная плёнка, которая смазывает кольца. На гладкой, стёртой стенке масла держится меньше, кольца изнашиваются быстрее, а расход масла растёт.
Чего эндоскоп не покажет
Камера видит только поверхности, до которых можно добраться внутри цилиндра. Autonews.ru перечисляет, что остаётся вне обзора: нижняя часть стенки, которую всегда закрывает поршень, поршневые кольца, кривошипно-шатунный механизм, масляные каналы и рубашка охлаждения. Не покажет эндоскоп и состояние вкладышей коленвала, привода ГРМ, электрики. «За рулём» добавляет: простой эндоскоп с неповоротным кончиком даёт только примерную картину — клапаны и труднодоступные места им не осмотреть.
Рис. 2. Что видит каждый метод проверки.
Поэтому эндоскопия — часть проверки, а не вся проверка. Она не может «гарантировать» состояние мотора: только вместе с другими методами даёт полную картину.
Компрессия: зачем мерить вместе с эндоскопией
Компрессия — давление в цилиндре в конце такта сжатия. Её меряют компрессометром, вкрученным в свечное отверстие, при прокрутке двигателя стартером. Замер показывает, насколько цилиндр герметичен: держат ли кольца и клапаны.
Как читать результат:
- сравнивают с нормой производителя — она указана в руководстве по ремонту конкретного двигателя; общих чисел для всех моторов нет;
- сравнивают цилиндры между собой — заметная разница между ними часто говорит больше, чем само число;
- если в каком-то цилиндре низко — ищут причину: кольца, клапаны, прокладка. Здесь эндоскоп и помогает: показывает задир или прогоревший клапан именно в этом цилиндре.
Есть и ещё одна проверка — на утечку из цилиндров, её называют пневмотестом. В цилиндр с поршнем в верхней точке подают сжатый воздух и смотрят, сколько его уходит и куда: шипение во впуске обычно указывает на впускной клапан, в выпуске — на выпускной, в картере — на кольца, а пузыри в расширительном бачке — возможный признак неисправной прокладки головки. Так можно понять не только, что цилиндр плохо держит давление, но и где, скорее всего, утечка.
Вместе методы дают больше, чем по отдельности: компрессия говорит, что цилиндр плохо держит давление, эндоскопия — почему.
Как проверить двигатель перед покупкой
Порядок — от простого к сложному, чтобы не тратить время на машину, которая отпадает уже на первых шагах:
- Документы и история. Сервисная книжка, заказ-наряды, история замены масла и ремня ГРМ.
- Осмотр снаружи. Течи масла и охлаждающей жидкости, состояние двигателя, уровень и вид масла на щупе и жидкости в бачке.
- Холодный пуск. Двигатель должен остыть с вечера. Слушают, как он заводится, нет ли стуков и шумов, какой дым из выхлопа: сизый дым — признак сгорающего масла, густой белый со сладковатым запахом, который не проходит на прогретом моторе, — возможный признак охлаждающей жидкости в цилиндрах.
- Сканер. Ошибки в памяти блока управления, пропуски зажигания. Autonews.ru советует добавлять чтение ошибок к эндоскопии.
- Компрессия — по всем цилиндрам.
- Эндоскопия — осмотр всех цилиндров.
Нужна ли эндоскопия при покупке подержанной машины? Autonews.ru особенно рекомендует её именно при покупке машины с пробегом: часть дефектов никак себя не проявляет на ходу. «За рулём» советует предложить осмотр продавцу: он может отказаться, но согласие продавца, уверенного в машине, — тоже аргумент для покупателя.
Можно ли проверить эндоскопом катализатор? Да, частично: «За рулём» пишет, что эндоскопом можно осмотреть каталитический нейтрализатор, а осколки его керамики бывают видны даже на стенках цилиндров. Полную оценку катализатора дают и другие проверки — датчики кислорода, противодавление в выпуске. Подробнее — в статье «Катализатор: признаки забитого».
Как проходит осмотр
- Двигатель остывает. Горячие цилиндры, по «За рулём», осматривать не нужно — можно повредить прибор.
- Свечные колодцы очищают и выкручивают свечи — или форсунки на дизеле.
- Зонд вводят в каждый цилиндр по очереди. Поворотный наконечник позволяет осмотреть стенки по кругу, клапаны и днище поршня.
- Поршень ставят в нижнюю точку проворотом коленвала, чтобы увидеть больше стенки.
- Записывают фото и видео каждого цилиндра.
- Свечи ставят на место с моментом затяжки из руководства.
Что получает владелец: фото и видео по всем цилиндрам и заключение — что видно и какие проверки стоит сделать дальше. Запись осмотра, как отмечает autonews.ru, пригодится и при продаже машины — её можно показать покупателю.
Что делать с результатом. Если стенки с хоном, без задиров и следов масла, а компрессия ровная, — это хороший знак, хотя и не гарантия. Если найдены задиры, сильный масляный нагар или следы антифриза, решение зависит от цели: при покупке это повод для торга или отказа, а на своей машине — для дальнейшей диагностики и решения о ремонте.
Осмотр делают в сервисе с профессиональным эндоскопом с поворотным наконечником и записью: бытовые камеры с неподвижным концом, по «За рулём», дают лишь примерную картину. Если нужен такой осмотр, — это осмотр цилиндров эндоскопом.
Источники
Частые вопросы
Что показывает эндоскопия двигателя?
Состояние того, что видно внутри цилиндра: стенки с заводским рисунком хона, задиры и царапины, днище поршня, нагар, клапаны, следы масла и охлаждающей жидкости, признаки перегрева и детонации. Всё это видно без разборки двигателя.
Как выглядят задиры в цилиндрах?
Как продольные полосы и борозды на стенке цилиндра, идущие по ходу поршня, — блестящие или тёмные, иногда с наплывами металла. На исправной стенке виден ровный сетчатый рисунок хона; там, где задир, сетка стёрта или перерезана бороздами.
Можно ли по эндоскопии оценить кольца?
Напрямую — нет: кольца находятся на поршне и камерой не видны. О их состоянии говорят косвенные признаки — масляный нагар, следы масла на стенках, задиры — и другие проверки: замер компрессии, проверка утечек из цилиндров.
Чем эндоскопия отличается от замера компрессии?
Эндоскопия — это осмотр: она показывает, как выглядят стенки, поршень и клапаны. Замер компрессии — это измерение: он показывает, насколько цилиндр держит давление, то есть как работают кольца и клапаны. Методы дополняют друг друга: один не заменяет другой.
Безопасна ли эндоскопия для двигателя?
Процедура не требует разборки: камеру вводят через отверстие свечи или форсунки. Делают её на остывшем двигателе — «За рулём» предупреждает, что горячие цилиндры могут повредить прибор. Главное — аккуратность: перед выкручиванием свечей колодцы очищают, чтобы грязь не попала в цилиндр.
